420與S136模具鋼：模具廠的終極選擇題
注塑車間的老師傅們常說：“做模具就是做取舍?！泵鎸Ωg性塑料的挑戰(zhàn)，擺在面前的S136和420改良鋼，正代表著兩種不同的取舍哲學。模具的選材往往決定了產(chǎn)品的命運。當生產(chǎn)環(huán)境存在腐蝕風險時——無論是醫(yī)療模具要抵抗消毒劑，還是電子模具要面對阻燃塑料的酸性氣體——420類型鋼和S136都會進入備選清單。它們像是模具鋼家族中的一對“特質(zhì)兄弟”：一個更擅長在惡劣環(huán)境中保持完美面容，另一個則能在對抗磨損的戰(zhàn)斗中堅守更久。
1、核心定位：兩種技術(shù)路線的分水嶺
理解這兩種材料的本質(zhì)區(qū)別，要從它們的“設(shè)計初衷”入手。
S136代表的是“純凈與平衡”路線。它通過更高純度的冶煉工藝（如電渣重熔）和優(yōu)化的成分配比，追求的是耐腐蝕性、拋光性能和韌性的綜合平衡。其鉻含量約13.6%，形成的鈍化膜致密穩(wěn)定。
420類型改良鋼（如FS139）走的是“強化與專注”路線。它在保持足夠耐腐蝕性的基礎(chǔ)上，通過成分調(diào)整（如增加碳和鉬、釩），將材料的可達到硬度潛能提升到了新的水平。其核心思路是：在腐蝕環(huán)境中，用更高的硬度來換取更長的耐磨壽命。
簡而言之，如果模具的主要矛盾是極致的外觀和全面的耐蝕，S136模具鋼路線更合適；如果主要矛盾是在腐蝕環(huán)境下對抗嚴重磨損，那么420改良鋼路線值得重點考慮。

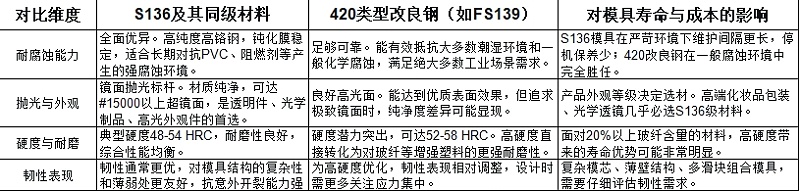

2、關(guān)鍵性能三維對比：數(shù)據(jù)背后的選擇邏輯
一個技術(shù)細節(jié)：兩者的熱處理工藝都至關(guān)重要。S136通過恰當?shù)臒崽幚慝@得理想的韌性-硬度配比；而420改良鋼則需要更精細的熱處理窗口控制，以同時實現(xiàn)高硬度和足夠的韌性，這對熱處理廠的技術(shù)水平提出了要求。
3、成本與工藝：不僅僅是單價問題選材決策必須落到實際的商業(yè)考量。
3-1、直接成本：采用高級別冶煉工藝的S136材料，其每公斤單價通常更高。而性能優(yōu)異的420改良鋼（如FS139）可能在單價上具有一些優(yōu)勢。
3-2、工藝與隱性成本：
預(yù)硬料選擇：兩者均有預(yù)硬化狀態(tài)（如S136H，硬度HRC 30-35）。使用預(yù)硬料能省去熱處理環(huán)節(jié)，避免變形風險，大幅縮短制造周期，這對于工期緊張或結(jié)構(gòu)復(fù)雜的模具往往是決定性因素。
加工性：在相似的預(yù)硬硬度下，兩者的切削加工性差異不大。但S136因韌性好，在拋光至超鏡面時可能稍占優(yōu)勢。
綜合壽命成本：雖然S136初始投入可能更高，但如果其更優(yōu)的耐蝕性和韌性避免了早期失效或頻繁維護，從模具全生命周期看，其綜合成本可能更具優(yōu)勢。反之，對于磨損是唯一主要失效形式的模具，高硬度的420改良鋼則能以更低的初始成本實現(xiàn)更長的磨損壽命。

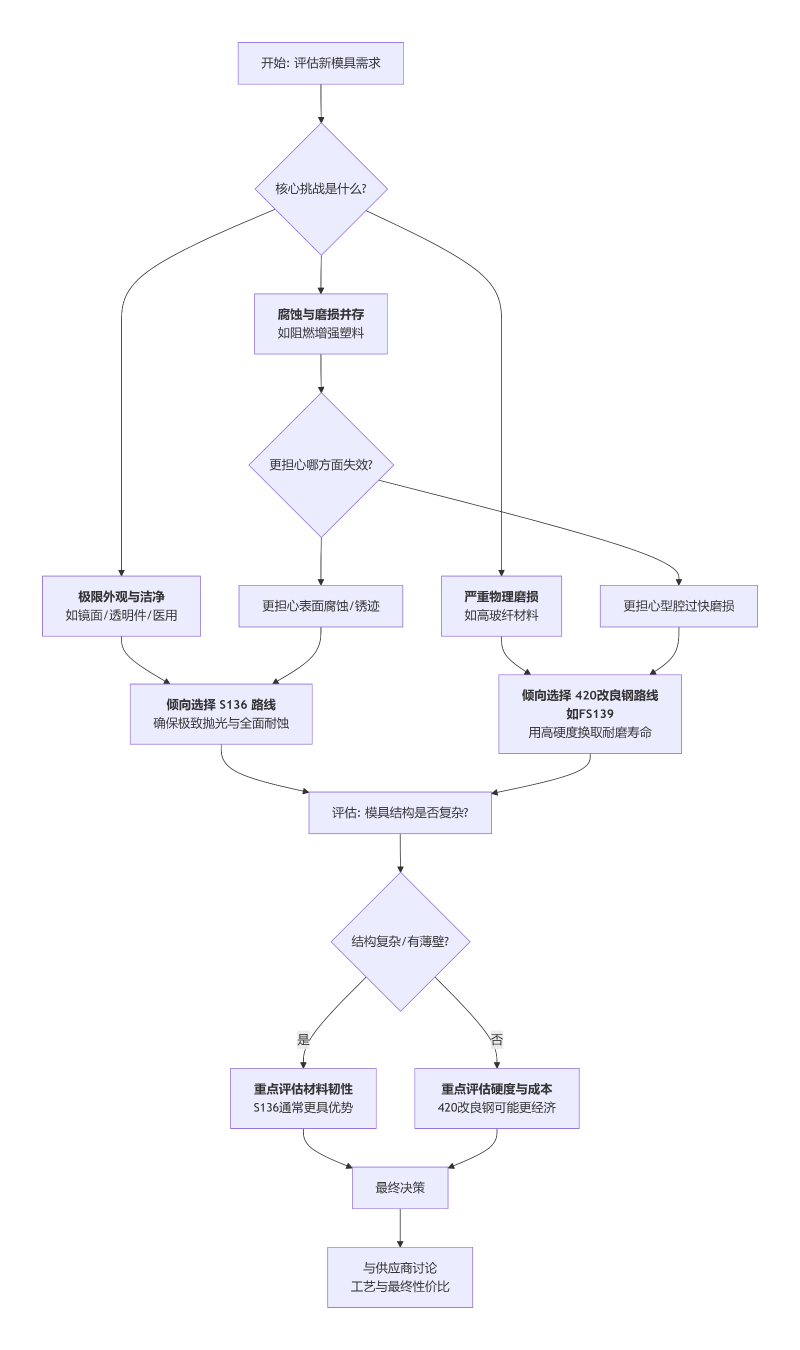

4、決策流程圖：一步一步找到你的答案
面對具體項目，你可以遵循以下邏輯路徑做出選擇：
決策后提示：在做出初步選擇后，與你的鋼材供應(yīng)商或熱處理廠進行深入溝通。提供具體的模具工況、塑料種類、產(chǎn)量預(yù)期等信息，他們能基于材料特性給出更貼合你工藝的實現(xiàn)方案。
選擇S136還是420改良鋼，本質(zhì)上是對模具核心失效模式的預(yù)判與投資。沒有絕對的正確，只有針對特定場景的更合適。理解這場“特質(zhì)兄弟”之間的性能對話，能讓你在下一個模具項目中，做出更自信、更經(jīng)得起時間考驗的決策。
本文章來自于東莞市隆實模具鋼材有限公司tampabaytimesreprints.com
（內(nèi)容僅供參考）
全國服務(wù)熱線
